例４］

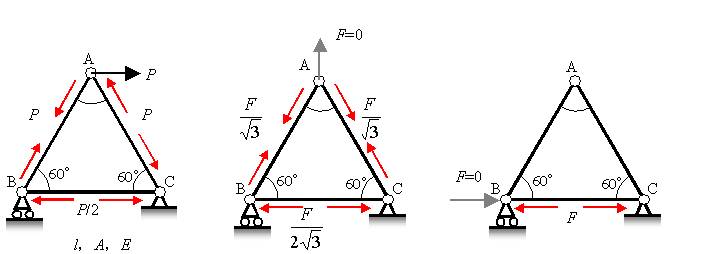

節Aに仮想荷重F=0を考えれば，これによる（Pは作用していず，Fのみ作用している場合の）各部材の軸力は次のように求まる．
節Aでの力の釣合により部材AB，およびACには
　　
の引張力が生じ，節Bでの力の釣合より，部材BCには
　　
の圧縮力が生ずる．
各部材の軸力は，Pによるものと，Fによるものの重ね合わせであるから，部材ABの引張力Q₁，ACの圧縮力Q₂およびBCの圧縮力Q₃およびそれらのFによる微分は
　　
したがって，
　　
d_VはFの方向であるから，上方向である．
次に，節Bに図のような仮想荷重Fを考えれば，これによる（Fのみの場合の）各部材の軸力は次のように求まる．
　　まず，全体の力の釣合より，このときの垂直方向反力はB，C点ともに0である．
　　したがって，節Bでの垂直方向の釣合
　　　部材ABの軸力は0
　　　部材BCの圧縮力はFに等しい．
　　さらに節Aでの力の釣合より
　　　部材ACの軸力は0
したがって，このときの部材ABの引張力Q₁，ACの圧縮力Q₂およびBCの圧縮力Q₃およびそれらのFによる微分は
　　
したがって，節Bの水平方向変位d_BHは
　　

d_BHはFの方向であるから，方向も含めて，Pによる部材BCの縮みに一致する．
